自动售卖机中控设备解决方案

自动售卖机是一种无需人员操作的售货设备,它能够根据消费者的需求和操作,自动完成商品的选购、支付、存储和发放等一系列操作。目前市面上相对已经比较普及,我司这款中控设备是一款高度集成化的核心板产品,相比于行业现有产品在技术细节处理上解决了很多痛点,主要有以下几个方面:

1、一体化设计,集成度高,布线方便,运维简单;

2、冰柜的部分控制硬件集中在中控盒上,二者融为一体,减少整机盗损;

3、UPS供电无缝切换,保证断电后的每笔交易正常进行;

4、电插锁实时在位和状态检测,后台可实时查看,异常可上报;

5、电池实时在位和状态检测,后台可实时查看,异常可上报;

6、门在位实时检测,防撬门预警,减少货损;

7、自带4G模组接口,开柜即可单独扫码,也可接屏刷脸;

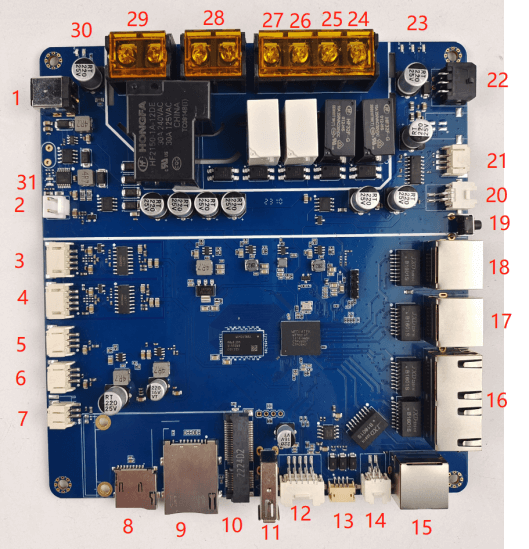

方案样板接口说明:



接口序号

接口名称

功能说明

备注

1

DC座子

12V电源输入


2

2P-3.96电池接口

UPS电池接口:

带电池在位检测,充电检测,满电检测

从上至下脚序:

VBAT,GND

3

4P-2.0重力传感器A

重力传感器A

从上至下脚序:
GND,S-,S+,VCC

4

4P-2.0重力传感器B

重力传感器B


5

3P-2.0温度传感器A

温度传感器A

从上至下脚序:
GND,DATA,VCC

6

3P-2.0温度传感器B

温度传感器B


7

2P-2.0门在位座子

门在位感应器

从上至下脚序:
IO,GND

8

TF卡槽


可选

9

SIM卡槽


可选

10

4G模组


可选

11

USB接口

USB2.0


12

2x5P-2.0拓展接口

1、音频接口;

2、通用GPIO口;

软件可配

13

4P-1.5 RS485接口

RS485接口

从左至右脚序:
VCC,A,B,GND

14

2x2P-2.0 I2C接口

I2C接口


15

百兆网口

百兆网口

无POE功能

16

百兆双网口

百兆双网口+POE供电

12V1A

17

百兆网口

百兆网口+POE供电

12V1A

18

百兆网口

百兆网口+POE供电

12V1A

19

按键

按键功能:1、短按复位;

2、长按恢复出厂设置;


20

2x2P-2.0 电源输出

12V电源输出接口

从左至右脚序:
12V,GND

21

3P-2.0 RS232接口

远程整机控制RS232硬复位功能

从上至下脚序:
RX,TX,GND

(整机接口接法)

22

2x3P-3.0电磁锁座子

电磁锁接口功能




23



锁状态指示灯


从左至右灯说明:

1、锁舌指示灯;

2、门侦指示灯;

3、开锁指示灯;

24

继电器输出口1--照明

照明,220V10A;


25

继电器输出口2--风扇

风扇,220V10A;


26

继电器输出口3--除雾

除雾,220V16A


27

继电器输出口4--化霜

化霜,220V16A


28

继电器输出口5--压缩机

压缩机,220V30A,双P输出


29

2P 220V火线输入

220V火线双P输入




31



电源及系统指示灯


从左至右灯说明:

1、市电指示灯;

2、系统指示灯

32

电池指示灯

电池状态指示灯:

1、满电,绿色;

2、充电,红色;

3、无电池,红+绿色



发布时间:2024-06-18 17:54:41
