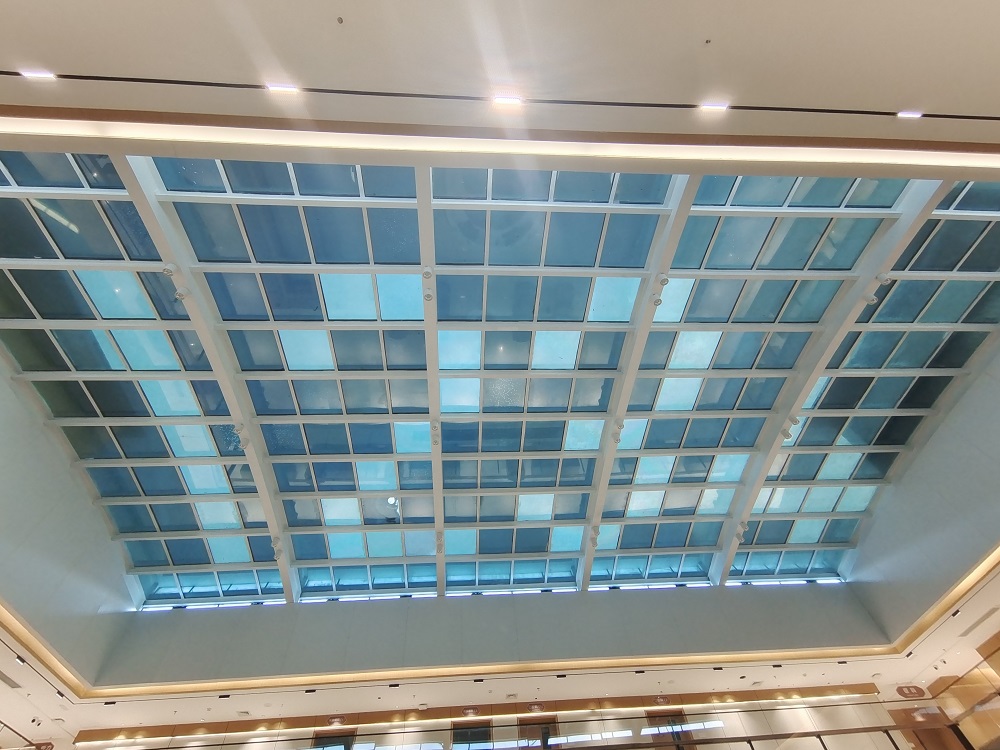

可调光天幕调光玻璃是一种基于液晶分子排列影响透光率原理,从而实现对环境中光照强度控制的新兴产品。天幕的透光性与加载的驱动电压有关,在本项目中,要求实现使用无线APP对200平米大面积的天幕控制透光率,同时要求可在APP端实现对每个调光膜单元分区(总共200个调光膜单元)精确控制,以实现组成任意图案。本方案采用220V市电电源,使用了多种通信协议控制方式,其中包括安卓Pad APP到485模组串口通信,485模组到载板的串口通信,以及载板到板卡的IIC及IO口通信协议。硬件采用多芯软电缆线和航空转接插头,配备有市电电源安置配电箱(放置主控板),保证了安全可靠性。天幕膜片安装于穹顶,可有效阻挡隔离太阳光的强度,降低室内温度。可控且拥有多样图案的天幕给人带来更具震撼的视觉体验。
此方案同样适用于:
1、带玻璃办公环境室内室外多种场景;
2、家庭玻璃阳台及落地玻璃窗户场景;
3、汽车车窗及玻璃车顶场景;

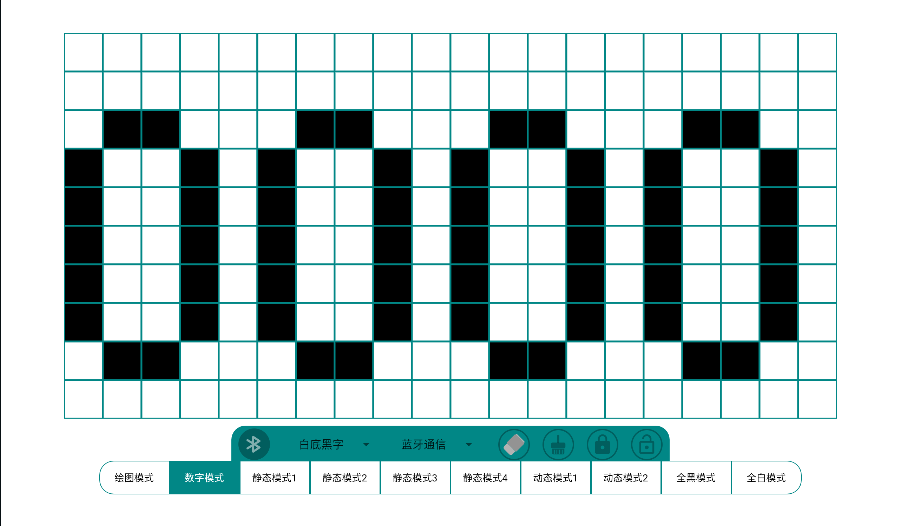

PAD操控界面
